ポリアリレート樹脂

Uポリマー®

AXシリーズ

複合グレード

（１）AXG-1500シリーズ

特徴

  1. 耐熱、耐薬品性に優れたAX-1500のガラス強化グレード
  2. 剛性、寸法精度が良好

物性表

性質 試験条件 試験法 単位 AXG-1500-30
絶乾時 平衡吸水時
機械的
性質		 引張応力 降伏 ISO 527-1, -2 MPa — —
破壊 140 110
引張弾性率 — MPa 8200 6300
引張ひずみ 降伏 % — —
破壊 3.5 4
曲げ強さ — ISO 178 MPa 201 172
曲げ弾性率 — MPa 8200 6300
シャルピー衝撃強さ ノッチなし ISO 179-1eU kJ/m² 37 61
ノッチ付き ISO 179-1eA 6 7
ロックウェル硬さ Rスケール ISO 2039 — 121 —
熱的
性質		 線膨張係数 平行 ISO 11359-2 10-4/℃ 0.5 —
垂直 0.6 —
荷重たわみ温度 1.8MPa ISO 75-1, -2 ℃ 177 —
電気的
性質		 体積抵抗率 — IEC 60093 Ω·m — 1×1012
耐電圧 1mmt IEC 60243-1 kV/mm — 41
比誘電率 106Hz IEC 60250 — — 3.6
誘電正接 106Hz IEC 60250 — — 0.040
耐トラッキング性 — IEC 60112 — — —
その他 密度 — ISO 1183 g/cm³ 1.41
吸水率 23℃水中24Hr ISO 62 % 0.60
平衡吸水率 23℃50%RH平衡 ISO 62 % 1.0
成形収縮率 平行 自社法 3mmt % 0.25〜0.45
垂直 0.6〜0.8
光線透過率 3mmt ASTM D-1003 % —
流動性 メルトフローレート 荷重
2.16kg		 ISO 1133 ℃ —
g/10min —
難燃性 — — UL94 — HB(0.81〜3.0mmt)

テクニカルデータ

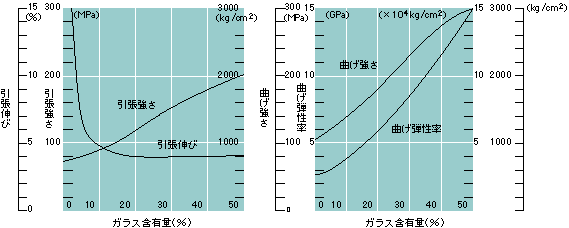

AXG-1500シリーズのガラス含有量と機械的性質

AXG-1500シリーズのガラス含有量と機械的性質

（２）AXF-1500-05

特徴

  1. 耐熱、耐薬品性に優れたAX-1500の摺動グレード

物性表

性質 試験条件 試験法 単位 AXF-1500-05
絶乾時 平衡吸水時
機械的
性質		 引張応力 降伏 ISO 527-1, -2 MPa 73 58
破壊 — —
引張弾性率 — MPa 2400 1300
引張ひずみ 降伏 % 6 7
破壊 9 11
曲げ強さ — ISO 178 MPa 97 45
曲げ弾性率 — MPa 2700 1200
シャルピー衝撃強さ ノッチなし ISO 179-1eU kJ/m² 95 NB
ノッチ付き ISO 179-1eA 5 7
ロックウェル硬さ Rスケール ISO 2039 — 105 —
熱的
性質		 線膨張係数 平行 ISO 11359-2 10-4/℃ 0.7 —
垂直 0.7 —
荷重たわみ温度 1.8MPa ISO 75-1, -2 ℃ 145 —
電気的
性質		 体積抵抗率 — IEC 60093 Ω·m — 1×1012
耐電圧 1mmt IEC 60243-1 kV/mm — 35
比誘電率 106Hz IEC 60250 — — 3.6
誘電正接 106Hz IEC 60250 — — 0.040
耐トラッキング性 — IEC 60112 — — —
その他 密度 — ISO 1183 g/cm³ 1.19
吸水率 23℃水中24Hr ISO 62 % 0.75
平衡吸水率 23℃50%RH平衡 ISO 62 % 1.4
成形収縮率 平行 自社法 3mmt % 0.8〜1.0
垂直 0.8〜1.0
光線透過率 3mmt ASTM D-1003 % —
流動性 メルトフローレート 荷重
2.16kg		 ISO 1133 ℃ —
g/10min —
難燃性 — — UL94 — HB(NC)(0.75mmt)

テクニカルデータ

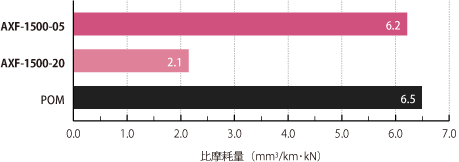

比摩耗量

比摩耗量

摩耗試験方法
規格　JIS K 7218（鈴木式磨耗試験）
温度　常温
試験荷重　0.5MPa
試験速度　100mm/sec
試験時間　3時間
相手材　S45C

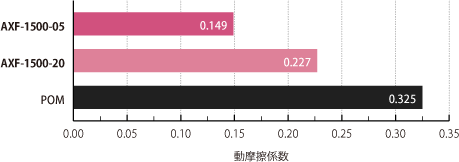

動摩擦係数

動摩擦係数

鳴き試験結果

相手材 AX-1500 AXF-1500-05
動摩擦係数 鳴き 動摩擦係数 鳴き
素地（S10C） 平滑面 0.189 × 0.182 ○
粗面 0.241 ○ 0.188 ○
ユニクロメッキ 平滑面 0.228 ○ 0.185 ○
粗面 0.241 × 0.182 ○
クロムメッキ 平滑面 0.231 ○ 0.179 ○
粗面 0.228 ○ 0.173 ○
ニッケルメッキ 平滑面 0.160 × 0.167 ○
粗面 0.194 ○ 0.179 ○
テフロン 0.155 ○ 0.154 ○
メラミン焼付塗 0.179 ○ 0.139 ○

○：鳴き発生せず　×：鳴き発生

鳴き試験条件
試験荷重　9.8MPa
試験速度　17mm/sec

（３）AX-1500W

特徴

  1. AX-1500の特長を保持させ、これに酸化チタンを高濃度に配合したタイプ
  2. 光反射性・遮光性を格段に向上させたディスプレー専用銘柄
  3. 耐薬品性

物性表

性質 試験条件 試験法 単位 AX-1500W
絶乾時 平衡吸水時
機械的
性質		 引張応力 降伏 ISO 527-1, -2 MPa — —
破壊 79 —
引張弾性率 — MPa 3500 —
引張ひずみ 降伏 % — —
破壊 4 —
曲げ強さ — ISO 178 MPa 119 —
曲げ弾性率 — MPa 3500 —
シャルピー衝撃強さ ノッチなし ISO 179-1eU kJ/m² 35 —
ノッチ付き ISO 179-1eA 6 —
ロックウェル硬さ Rスケール ISO 2039 — 120 —
熱的
性質		 線膨張係数 平行 ISO 11359-2 10-4/℃ 0.7 —
垂直 0.7 —
荷重たわみ温度 1.8MPa ISO 75-1, -2 ℃ 150 —
電気的
性質		 体積抵抗率 — IEC 60093 Ω·m — 1×1014
耐電圧 1mmt IEC 60243-1 kV/mm — 37
比誘電率 106Hz IEC 60250 — — 3.4
誘電正接 106Hz IEC 60250 — — 0.040
耐トラッキング性 — IEC 60112 — — —
その他 密度 — ISO 1183 g/cm³ 1.37
吸水率 23℃水中24Hr ISO 62 % 0.72
平衡吸水率 23℃50%RH平衡 ISO 62 % 1.4
成形収縮率 平行 自社法 3mmt % 0.7〜0.9
垂直 0.7〜0.9
光線透過率 3mmt ASTM D-1003 % —
流動性 メルトフローレート 荷重
2.16kg		 ISO 1133 ℃ —
g/10min —
難燃性 — — UL94 — HB(WT)(0.75mmt)

テクニカルデータ

各種高反射性材料の性能比較

項目 AX-1500W 変性PPE POM
耐熱性 ◎ △ ○
耐薬品性 ◎ × ×
遮光性 ○ ○ △
反射率性 ◎ ○ ◎
印刷性（密着性） ○ △ ○

◎：優れている ○：良好 △：やや劣る ×：劣る
