耐溶剤性中空糸膜モジュール
WINSEP® MF / UF / NF
有機溶剤系で使える全く新しい分離膜で
プロセス革新を実現。
ユニチカ独自のポリマー加工技術を用い、従来無かった「有機溶剤系で使える分離膜」を開発しました。製造工程での目的物濃縮、不純物除去、廃溶剤の再生といった分野で省エネ・低コスト化に貢献します。
特長
- ・溶剤中からナノ微粒子や溶解ポリマー成分を分離可能！
- ・非加熱プロセスなので熱に弱い成分も分離可能！
- ・蒸留代替で省エネ・省資源・低コスト化に貢献！

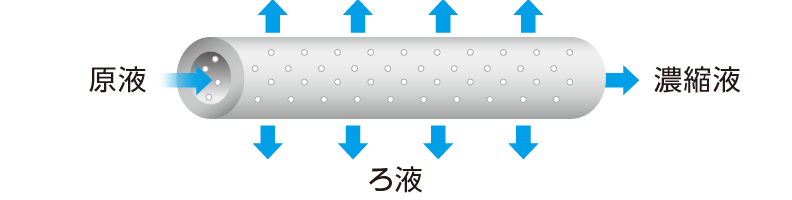

中空糸膜による分離イメージ
WINSEP® の用途例
WINSEP® MF
- ・製造工程における微粒子濃縮・分離、分級
- ・エマルション分離
- ・半導体製造工程での薬液中の異物除去
WINSEP® UF/NF
- ・有機合成、ポリマー製造工程での製品濃縮・分離・回収
- ・溶剤抽出物の濃縮、溶剤再利用
- ・非加熱での天然成分濃縮・分離
- ・廃液中のバインダー樹脂除去、溶剤再利用

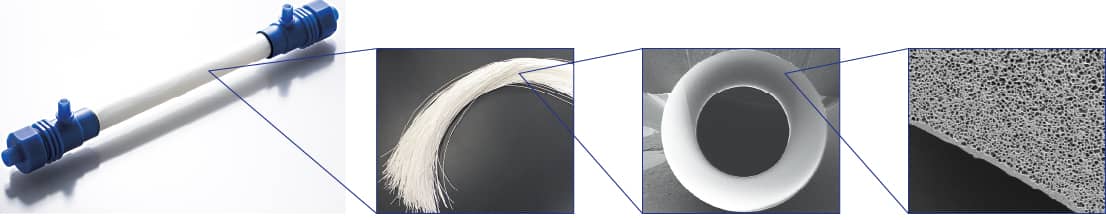

WINSEP® 膜モジュール外観
使用可能な有機溶剤の例
- ・アルコール類（メタノール、IPA等）
- ・炭化水素類（ヘキサン、トルエン等）
- ・ケトン類（アセトン、シクロヘキサノン等）
- ・エステル類（酢酸エチル、PGMEA等）
- ・エーテル類（THF、PGME等）
- ・その他（ピリジン、NMP、DMAc、DMF、DMSO等）
※その他の溶剤についてもお問合せください。
WINSEP® ラインナップ
| 膜 種 | 分離サイズ |
|---|---|
| MF | 公称孔径：2、5、10、40、100 nm |
| UF | 公称分画分子量：3,000、30,000、120,000 Da |
| NF | 公称分画分子量： < 1,000 Da※ |
※NF膜の分離可能サイズは溶媒や溶質の性質によって変わります。
WINSEP® 分離事例
ポリマー・天然物精製
以下のような課題の解決に貢献します。
- ・従来の貧溶媒法では精製できない（再沈殿できない、モノマー等不純物と分離が不十分、など）
- ・熱に弱く蒸留できない

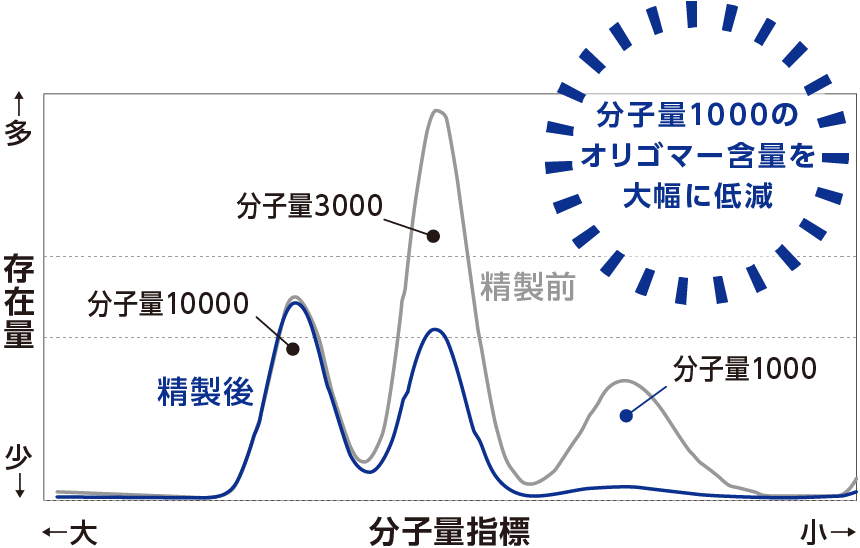

＜ポリスチレン混合溶液の精製例＞
膜：WINSEP® UF 溶媒：N-メチル-2-ピロリドン ポリマー：ポリスチレン（分子量1万/3千/1千の混合） 測定：ゲル浸透クロマトグラフィー（GPC）

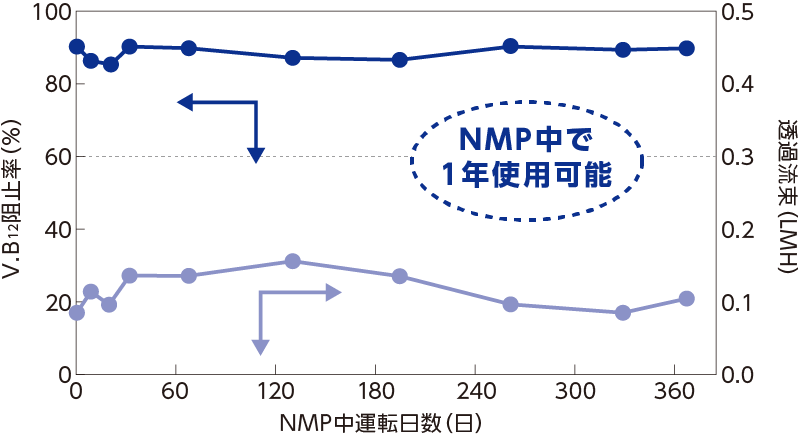

＜ビタミンB12の分離＞
膜：WINSEP® NF 溶剤：N-メチル-2-ピロリドン 溶質：ビタミンB12(V.B12) （MW=1,350） 運転圧力：2MPa
w/oエマルション精製
以下のような課題の解決に貢献します。
- ・従来の精製法（蒸留・コアレッサー等）が適用できない、もしくは精製が不十分である
- ・熱に弱く蒸留できない
- ・o/wエマルション分離用の膜では、膜が劣化してしまう
＜油水分離の精製例＞
膜：WINSEP® MF-2nm 分散媒：イソパラフィン系炭化水素 (90%) 分散質：水 (10%)

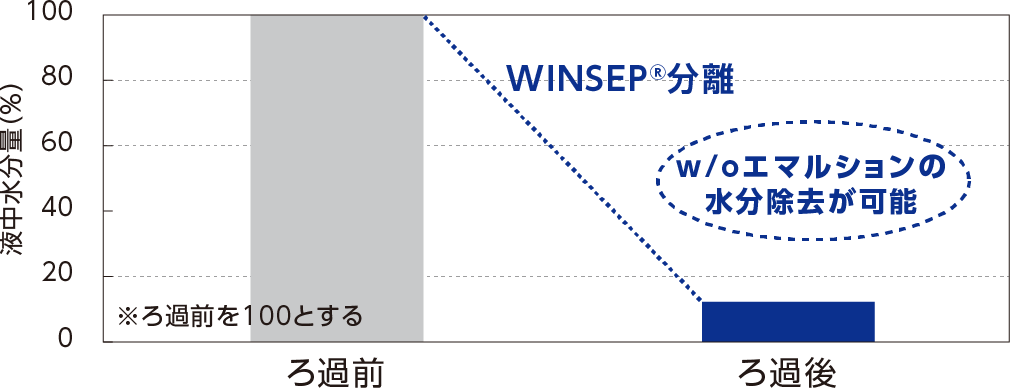

＜w/oエマルションの精製例＞
膜：WINSEP® MF-2nm 界面活性剤(HLB7)：1％添加 分散媒：イソパラフィン系炭化水素 (90%) 分散質：水 (10%)
カタログ
PDF ダウンロード（1.4MB）＜ 2022年3月23日作成 ＞
