UNILATE/ユニレート®

性能

表形式性能表-1

項目		試験法	試験条件	単位	ユニレートPC 標準グレード	ユニレートGC 超厚グレード	ユニレートNC 難燃グレード	ユニレートSC 帯防グレード	ユニレートCV 導電グレード	ユニレートPR 丸棒
比重		ASTM D792	—	—	1.63	1.61	1.74	1.60	1.56	1.54
吸水率		ASTM D570	—	%	0.10	0.1	0.22	0.30	0.01 以下	0.10
耐候性		—	—	—	○	○	○	○	○	○
引張強さ	縦	ASTM D638	—	MPa	110	125	95	95	180	—
引張強さ	横	ASTM D638	—	MPa	65	60	55	55	65	—
伸び	縦	ASTM D638	—	%	2.4	3.0	2.0	2.6	1.8	—
伸び	横	ASTM D638	—	%	1.9	2.3	1.4	2.3	1.7	—
曲げ強さ	縦	ASTM D790	—	MPa	220	230	190	205	330	160
曲げ強さ	横	ASTM D790	—	MPa	125	125	95	120	135	110
曲げ弾性率	縦	ASTM D790	—	GPa	11.0	11.0	9.0	9.5	16.0	6.0
曲げ弾性率	横	ASTM D790	—	GPa	7.0	6.0	6.0	5.5	6.0	4.5
圧縮強さ		ASTM D695	—	MPa	135	—	130	—	—	—
せん断強度		ASTM D732	—	MPa	64	—	49	—	—	—
衝撃強度 (アイゾット)		ASTM D256	—	J/m	64	60	54	64	37	60
ロックウェル硬度		ASTM D785	—	Rスケール	120	110	80	110	120	—
荷重たわみ温度		ASTM D648	0.45MPa	℃	235	215	235	235	220	210
線膨張係数	縦	ASTM D696	25- 100℃	10^-5/℃	4.0	3.6	5.0	4.6	0.5	—
線膨張係数	横	ASTM D696	25- 100℃	10^-5/℃	7.4	9.6	8.0	10.6	8.5	—
熱伝導率		ASTM C177	—	W/mk	0.51	0.34	0.31	0.35	0.53	—
燃焼性		UL94	—	—	HB (0.6mm～)	HB相当	V-0 (0.6mm～)	HB相当	HB相当	HB相当
長期耐熱性		—	—	℃	120	120	120	110	120	—
燃焼カロリー		—	—	J/kg	15,500	15,100	—	—	20,170	—
発火温度		DSC- TG法	—	℃	471	450	460	—	460	—
絶縁破壊強さ		ASTM D149 短時間法	常態	MV/m	37	40	34	35	—	—
絶縁破壊強さ		ASTM D149 短時間法	吸水後	MV/m	37	—	34	35	—	—
表面抵抗率		AST D257	—	Ω	10¹⁵	10¹⁵	10¹⁵	10^10〜13	10^4〜8	10¹⁵
体積抵抗率		ASTM D257	—	Ω・m	10¹³	10¹³	10¹³	10^10〜13	10^3〜7	10¹³
絶縁抵抗		ASTM D257	—	Ω	8.8×10¹⁴	3.5×10¹⁴	3.8×10¹⁴	2.3×10¹⁴	1.5×10⁴	—
誘電率		ASTM D150	1MHz	—	3.8	4.0	3.6	3.7	—	—
誘電正接		ASTM D150	1MHz	—	0.025	0.030	0.019	—	—	—
耐アーク性		ASTM D495	—	sec	120	70	80	83	—	—
耐トラッキング性		IEC 112	—	V	275	225	200	200	—	—
耐弱酸性		—	—	—	○	○	○	○	○	○
耐強酸性		—	—	—	△	△	△	△	△	△
耐弱アルカリ性		—	—	—	△	△	△	△	△	△
耐NaOH性		—	—	—	×	×	×	×	×	×
耐有機溶剤性		—	—	—	○	△〜○	○	△	△〜○	○
透明性		—	—	—	不透明	不透明	不透明	不透明	不透明	不透明

※ユニレートの物性は厚み1mm（標準色）の代表値であり、保証値ではありません。
※導電グレードについては、所定の表面抵抗率を得るために、表面を最低50µフライス加工ください。

表形式性能表-2（他社材）

項目		試験法	試験条件	単位	キャストナイロン	ポリアセタール	耐熱 PVC	工業用 PP	超高分子量 PE	PTFE	ガラスエポキシ FR－4	布フェノール LE	紙フェノール XPC
比重		ASTM D792	—	—	1.16	1.41	1.65	0.90	0.94	2.2	1.8	1.35	1.4
吸水率		ASTM D570	—	%	0.50～1.00	0.22	0.22	<0.01	<0.01	<0.01	0.05～0.10	0.60～1.80	1.18
耐候性		—	—	—	△～○	△～○	○	△	○	○	○	△	—
引張強さ	縦	ASTM D638	—	MPa	70	60	55	30	42	22	300	100	80
引張強さ	横	ASTM D638	—	MPa	—	—	—	—	—	—	270	90	90
伸び	縦	ASTM D638	—	%	10～50	40	15～100	30～100	400	225～600	3.0	2.0	2.0
伸び	横	ASTM D638	—	%	—	—	—	—	—	—	3.0	1.5	1.4
曲げ強さ	縦	ASTM D790	—	MPa	100	90	85	35	20	破壊せず	720	160	180
曲げ強さ	横	ASTM D790	—	MPa	—	—	—	—	—	—	540	130	160
曲げ弾性率	縦	ASTM D790	—	GPa	3.2	2.6	2.8	1.1	1.2	4.0	24.3	4.2	4.8
曲げ弾性率	横	ASTM D790	—	GPa	—	—	—	—	—	—	20.0	4.2	4.0
圧縮強さ		ASTM D695	—	MPa	46	105	66	39	21	11	150	125	—
せん断強度		ASTM D732	—	MPa	—	—	—	—	—	—	—	—	—
衝撃強度 (アイゾット)		ASTM D256	—	J/m	46	—	—	—	—	16.3	588	98	78
ロックウェル硬度		ASTM D785	—	Rスケール	118	119	120	100	45	15	120	120	120
荷重たわみ温度		ASTM D648	0.45MPa	℃	160	110	100	65	50	55	—	—	—
線膨張係数	縦	ASTM D696	25-100℃	10^-5/℃	9.0	9.0	7.0	12.0	16.0	10.0	2.0	3.0	4.0
線膨張係数	横	ASTM D696	25-100℃	10^-5/℃	9.0	9.0	7.0	12.0	16.0	10.0	2.0	3.0	4.0
熱伝導率		ASTM C177	—	W/mk	—	0.25	0.16	0.17	0.41	0.21	—	—	0.31
燃焼性		UL94	—	—	V-2相当	HB相当	V-0相当	HB相当	V-2相当	V-0相当	V-0	HB	HB
長期耐熱性		—	—	℃	—	—	—	—	—	—	—	—	—
燃焼カロリー		—	—	J/kg	31,000	—	19,000	63,000	46,000	—	—	—	—
発火温度		DSC-TG法	—	℃	420	—	454	388	349	—	—	—	—
絶縁破壊強さ		ASTM D149 短時間法	常態	MV/m	17	20	17	30	48	19	29	25	27
絶縁破壊強さ		ASTM D149 短時間法	吸水後	MV/m	—	—	—	—	—	—	24	13	5
表面抵抗率		ASTM D257	—	Ω	10¹⁴	10¹⁴	10¹⁵	10¹⁵	10¹⁸	10¹⁸	10¹³	10¹¹	10¹⁰
体積抵抗率		ASTM D257	—	Ω・m	10¹²	10¹²	10¹³	10¹³	10¹⁶	10¹⁶	10¹²	10¹⁰	10¹⁰
絶縁抵抗		ASTM D257	—	Ω	—	—	—	—	—	—	—	—	—
誘電率		ASTM D150	1MHz	—	3.7	3.7	3.0	2.3	2.3	2.1	4.3	5.0	6.0
誘電正接		ASTM D150	1MHz	—	—	—	—	—	—	—	0.018	0.053	0.055
耐アーク性		ASTM D495	—	sec	120	—	80	—	—	—	120	120	120
耐トラッキング性		IEC 112	—	V	200	—	—	—	—	—	350	200	120
耐弱酸性		—	—	—	△	△	○	○	○	○	○	○	○
耐強酸性		—	—	—	×	×	○	△	△	○	○	○	○
耐弱アルカリ性		—	—	—	○	○	○	○	○	○	○	△	△
耐NaOH性		—	—	—	○	△	○	○	○	○	○	×	×
耐有機溶剤性		—	—	—	○	○	×	○	○	○	○	△	△
透明性		—	—	—	不透明	半〜不透明	不透明	不透明	半〜不透明	不透明	不透明	不透明	不透明

※他社材の値は各社のカタログ参考値です。

図形式

ユニレートと競合材料の特性比較表

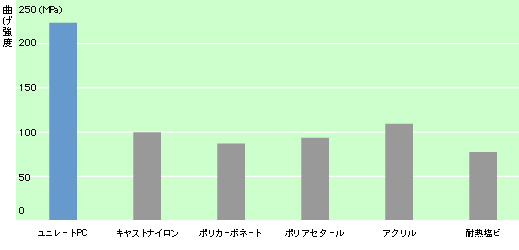

曲げ強度

曲げ強度

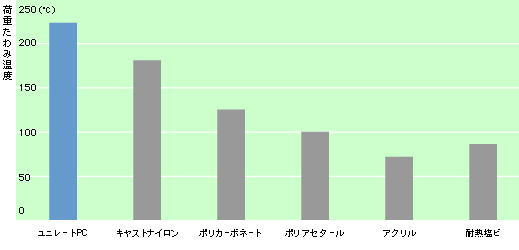

荷重たわみ温度

荷重たわみ温度

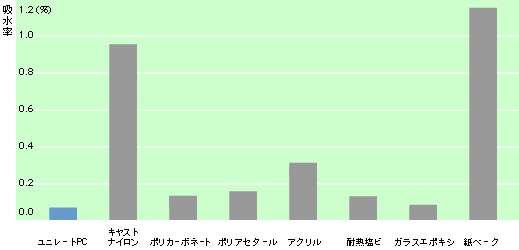

吸水率

吸水率

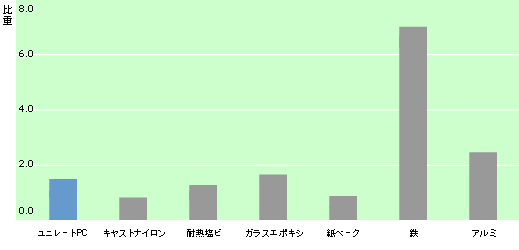

比重

打ち抜き粉発生比較

打ち抜き粉発生比較

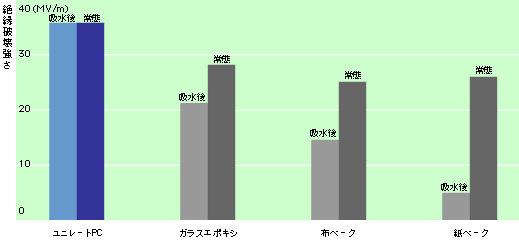

絶縁破壊強さ

絶縁破壊強さ
