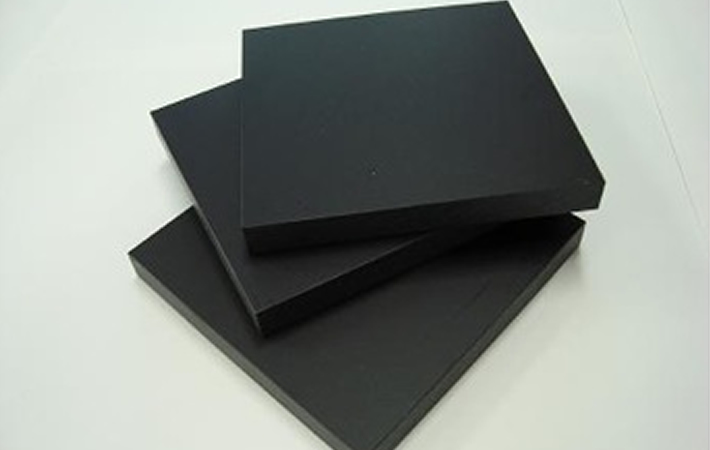

導電タイプCV 導電性PETシート（加熱積層タイプ）
特徴
１．優れた導電性能
導電タイプ：CVシリーズは、表面抵抗率104Ωm～108Ωmと十分な導電性能を有します。
２．寸法安定性、高剛性
PET樹脂を主原料としているため、他材料と比較し、吸水率が低く、寸法安定性に優れています。またガラスフィラーを添加しているため、高剛性を有します。
３．優れた低反り性
独自生産技術による加熱積層製法のため、加工によるそりの発生が極めて少ないです。
物性表
| 項目 | 試験方法 | 単位 | ユニレートCV （導電グレード） |
ユニレートPC （標準グレード） |
|
|---|---|---|---|---|---|
| 比重 | ASTM D792 | — | 1.56 | 1.63 | |
| 燃焼性 | UL94 | — | HB相当 | HB | |
| 曲げ強度 | 縦 | ASTM D790 | MPa | 330 | 220 |
| 横 | 135 | 125 | |||
| 曲げ弾性率 | 縦 | ASTM D790 | GPa | 16 | 11 |
| 横 | 6 | 7 | |||
| 引張強度 | 縦 | ASTM D638 | MPa | 180 | 110 |
| 横 | 65 | 65 | |||
| 伸び | 縦 | ASTM D638 | % | 1.8 | 2.4 |
| 横 | 1.7 | 1.9 | |||
| 荷重たわみ温度 （0.45Mpa） |
ASTM D648 | ℃ | 220 | 235 | |
| 表面抵抗率 | ASTM D257 | Ω | 104〜108 | 1015 | |
| 体積抵抗率 | ASTM D257 | Ωm | 103〜107 | 1013 | |
| 線膨張係数 | 縦 | ASTM D696 | 10-5/℃ | 0.5 | 4 |
| 横 | 8.5 | 7.4 | |||
| 連続使用温度 | — | ℃ | 120 | 120 | |
| 吸水率 | ASTM D570 | % | 0.01以下 | 0.1 | |
※記載されていますデータは、厚み１mmの代表値であり、保証値ではありません。
規格
| 種類 | 表面抵抗率 | グレード名 | 標準 厚み |
定尺寸法 （mm×mm） |
梱包 単位 |
||
|---|---|---|---|---|---|---|---|
| TYPE-標準厚み | 色 | 摘要 | |||||
| CV | 104Ω〜108Ω | CV-5 | B | 0 | 5mm | 1000×1000 | 2枚 |
| CV-10 | B | 0 | 10mm | 1000×1000 | 2枚 | ||
| CV-15 | B | 0 | 15mm | 1000×1000 | 1枚 | ||
| CV-20 | B | 0 | 20mm | 1000×1000 | 1枚 | ||
| CV-30 | B | 0 | 30mm | 1000×1000 | 1枚 | ||
| CVA | 104Ω〜108Ω | CVA-5 | B | 0 | 5mm | 1000×1000 | 2枚 |
| CVA-10 | B | 0 | 10mm | 1000×1000 | 2枚 | ||
| CVA-15 | B | 0 | 15mm | 1000×1000 | 1枚 | ||
| CVA-20 | B | 0 | 20mm | 1000×1000 | 1枚 | ||
| CVA-30 | B | 0 | 30mm | 1000×1000 | 1枚 | ||
※厚みは、＋公差です。
※1000mm×2000mm品の受注生産も可能です（ただし、アニール品は1000×1000mmでの受注対応）。
※フライス加工を実施の上、ご使用ください。
※他の厚みにつきましては、別途ご相談ください。
主な用途
電子機器関連の組立、検査用ジグ、OA機器のガイドなど機能部品
